6005 Series

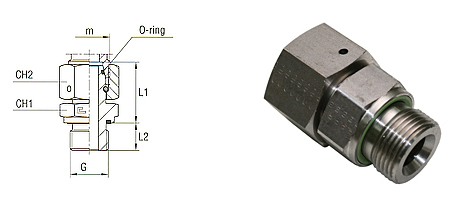

Female DIN 24° Cone Swivel by Male BSPP PORT Adapter with Elastomer Seal
HnF SKU | TUBE (mm) | m (mm) | G (inch) | L1 (mm) | L2 (mm) | CH1 (mm) | CH2 (mm) |
6005-06L-02 | 6 | 12×1,5 | 1/8 | 24,5 | 8 | 14 | 14 |
6005-06L-04 | 6 | 12×1,5 | 1/4 | 27 | 12 | 19 | 14 |
6005-06S-02 | 6 | 14×1,5 | 1/8 | 24,5 | 8 | 14 | 17 |
6005-06S-04 | 6 | 14×1,5 | 1/4 | 27 | 12 | 19 | 17 |
6005-08L-04 | 8 | 14×1,5 | 1/4 | 29,5 | 12 | 19 | 17 |
6005-08S-04 | 8 | 16×1,5 | 1/4 | 29,5 | 12 | 19 | 19 |
6005-08S-06 | 8 | 16×1,5 | 3/8 | 31,5 | 12 | 22 | 19 |
6005-10L-04 | 10 | 16×1,5 | 1/4 | 27,5 | 12 | 19 | 19 |
6005-10L-06 | 10 | 16×1,5 | 3/8 | 29 | 12 | 22 | 19 |
6005-10S-04 | 10 | 18×1,5 | 1/4 | 30,5 | 12 | 19 | 22 |
6005-10S-06 | 10 | 18×1,5 | 3/8 | 32,5 | 12 | 22 | 22 |
6005-10S-08 | 10 | 18×1,5 | 1/2 | 32 | 14 | 27 | 22 |
6005-12L-04 | 12 | 18×1,5 | 1/4 | 27,5 | 12 | 19 | 22 |
6005-12L-06 | 12 | 18×1,5 | 3/8 | 34 | 12 | 22 | 22 |
6005-12L-08 | 12 | 18×1,5 | 1/2 | 30 | 14 | 27 | 22 |
6005-12S-04 | 12 | 20×1,5 | 1/4 | 30,5 | 12 | 19 | 24 |
6005-12S-06 | 12 | 20×1,5 | 3/8 | 34,5 | 12 | 22 | 24 |
6005-12S-08 | 12 | 20×1,5 | 1/2 | 34 | 14 | 27 | 24 |
6005-14S-06 | 14 | 22×1,5 | 3/8 | 37 | 12 | 22 | 27 |
6005-14S-08 | 14 | 22×1,5 | 1/2 | 36,5 | 14 | 27 | 27 |
6005-15L-06 | 15 | 22×1,5 | 3/8 | 31,5 | 12 | 22 | 27 |
6005-15L-08 | 15 | 22×1,5 | 1/2 | 32 | 14 | 27 | 27 |
6005-15L-12 | 15 | 22×1,5 | 3/4 | 30,5 | 16 | 32 | 27 |
6005-16S-06 | 16 | 24×1,5 | 3/8 | 39,5 | 12 | 22 | 30 |
6005-16S-08 | 16 | 24×1,5 | 1/2 | 37 | 14 | 27 | 30 |
6005-18L-08 | 18 | 26×1,5 | 1/2 | 31,5 | 14 | 27 | 32 |
6005-18L-12 | 18 | 26×1,5 | 3/4 | 31,5 | 16 | 32 | 32 |
6005-20S-08 | 20 | 30×2 | 1/2 | 41,5 | 14 | 27 | 36 |
6005-20S-12 | 20 | 30×2 | 3/4 | 43 | 16 | 32 | 36 |
6005-20S-16 | 20 | 30×2 | 1 | 45,5 | 18 | 41 | 36 |
6005-22L-12 | 22 | 30×2 | 3/4 | 32,5 | 16 | 32 | 36 |
6005-22L-16 | 22 | 30×2 | 1 | 34 | 18 | 41 | 36 |
6005-25S-08 | 25 | 36×2 | 1/2 | 42 | 14 | 32 | 46 |
6005-25S-12 | 25 | 36×2 | 3/4 | 45,5 | 16 | 32 | 46 |
6005-25S-16 | 25 | 36×2 | 1 | 48 | 18 | 41 | 46 |
6005-25S-20 | 25 | 36×2 | 1 1/4 | 48,5 | 20 | 50 | 46 |
6005-28L-12 | 28 | 36×2 | 3/4 | 33,5 | 16 | 32 | 41 |
6005-28L-16 | 28 | 36×2 | 1 | 35 | 18 | 41 | 41 |
6005-30S-16 | 30 | 42×2 | 1 | 50,5 | 18 | 41 | 50 |
6005-30S-20 | 30 | 42×2 | 1 1/4 | 51 | 20 | 50 | 50 |
6005-30S-24 | 30 | 42×2 | 1 1/2 | 58 | 22 | 55 | 50 |
6005-35L-16 | 35 | 45×2 | 1 | 39,5 | 18 | 41 | 50 |
6005-35L-20 | 35 | 45×2 | 1 1/4 | 42,5 | 20 | 50 | 50 |
6005-35L-24 | 35 | 45×2 | 1 1/2 | 46,5 | 22 | 55 | 50 |
6005-38S-20 | 38 | 52×2 | 1 1/4 | 53 | 20 | 50 | 60 |
6005-38S-24 | 38 | 52×2 | 1 1/2 | 60 | 22 | 55 | 60 |
6005-42L-24 | 42 | 52×2 | 1 1/2 | 46,5 | 22 | 55 | 60 |
