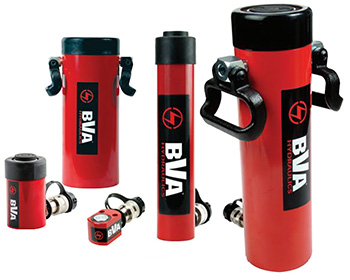

BVA Single Acting Cylinders H Series
General Purpose, Spring Return
Features:
- Capacity: 2 – 100 Tons
- Stroke: .063 – 14.25 Inches
- Maximum Operating Pressure: 10,000 psi
- Minimum – Maximum Height: 1.63 – 32.99 Inches
- Collar Threads and Base Mounting Holes for Fixturing
- Hard Chrome Plated Piston Rod Protects Against Corrosion and Damage
- Polyurethane U-Cup Seals Provide a Sure Seal and Long Life
- One Piece Aluminum Alloy Bearing Protects Against Cylinder Wall Damage
- CH38F High Flow Coupler With Dust Cap is Standard on Most Cylinders
SKU | Cylinder Capacity (ton) | Stroke (in) | Cylinder Effective Area (in²) | Internal Pressure at Capacity (psi) | Oil Capacity (in³) | Weight (lbs) |
H0203* | 2 | 3.07 | 0.76 | 5,263 | 2.28 | 2.0 |
H0500Δ | 5 | 0.63 | 1.10 | 9,091 | 0.69 | 1.9 |
H0501 | 5 | 1.00 | 1.00 | 10,000 | 1.00 | 3.1 |
H0503 | 5 | 3.07 | 1.00 | 10,000 | 3.07 | 3.2 |
H0505 | 5 | 5.08 | 1.00 | 10,000 | 5.08 | 3.9 |
H0507 | 5 | 7.09 | 1.00 | 10,000 | 7.09 | 4.7 |
H0509 | 5 | 9.00 | 1.00 | 10,000 | 9.03 | 5.5 |
H1001 | 10 | 0.98 | 2.24 | 8,928 | 2.19 | 3.9 |
H1002 | 10 | 2.01 | 2.24 | 8,928 | 4.50 | 5.0 |
H1004 | 10 | 4.02 | 2.24 | 8,928 | 9.00 | 7.7 |
H1006 | 10 | 5.94 | 2.24 | 8,928 | 13.30 | 9.5 |
H1008 | 10 | 7.95 | 2.24 | 8,928 | 17.81 | 11.3 |
H1010 | 10 | 9.96 | 2.24 | 8,928 | 22.31 | 13.1 |
H1012 | 10 | 11.97 | 2.24 | 8,928 | 26.81 | 15.0 |
H1014 | 10 | 14.02 | 2.24 | 8,928 | 31.40 | 16.7 |
H1501 | 15 | 0.98 | 3.14 | 9,554 | 3.07 | 6.9 |
H1502 | 15 | 2.01 | 3.14 | 9,554 | 6.31 | 8.5 |
H1504 | 15 | 3.98 | 3.14 | 9,554 | 12.49 | 11.1 |
H1506 | 15 | 5.98 | 3.14 | 9,554 | 18.77 | 14.8 |
H1508 | 15 | 7.99 | 3.14 | 9,554 | 25.08 | 17.3 |
H1510 | 15 | 10.00 | 3.14 | 9,554 | 31.40 | 20.0 |
H1512 | 15 | 12.01 | 3.14 | 9,554 | 37.71 | 22.5 |
H1514 | 15 | 14.02 | 3.14 | 9,554 | 44.02 | 25.2 |
H2501 | 25 | 1.02 | 5.15 | 9,708 | 5.25 | 12.1 |
H2502 | 25 | 2.01 | 5.15 | 9,708 | 10.35 | 14.0 |
H2504 | 25 | 4.02 | 5.15 | 9,708 | 20.70 | 18.0 |
H2506 | 25 | 6.10 | 5.15 | 9,708 | 31.41 | 22.2 |
H2508 | 25 | 8.11 | 5.15 | 9,708 | 41.77 | 26.3 |
H2510 | 25 | 10.12 | 5.15 | 9,708 | 52.12 | 30.3 |
H2512 | 25 | 12.20 | 5.15 | 9,708 | 62.83 | 34.3 |
H2514 | 25 | 14.25 | 5.15 | 9,708 | 73.39 | 38.3 |
H3008 | 30 | 8.27 | 6.49 | 9,245 | 53.67 | 40.7 |
H5502 | 55 | 2.01 | 10.98 | 10,018 | 21.97 | 33.0 |
H5504 | 55 | 4.06 | 10.98 | 10,018 | 44.57 | 41.0 |
H5506 | 55 | 6.26 | 10.98 | 10,018 | 68.73 | 57.5 |
H5510 | 55 | 10.25 | 10.98 | 10,018 | 112.55 | 67.4 |
H5513 | 55 | 13.27 | 10.98 | 10,018 | 145.70 | 87.0 |
H7506♦ | 75 | 6.14 | 16.10 | 9,316 | 98.85 | 74.0 |
H7513♦ | 75 | 13.11 | 16.10 | 9,316 | 211.07 | 122.0 |
H10002A♦ | 100 | 2.01 | 20.58 | 9,718 | 41.34 | 66.0 |
H10006♦ | 100 | 6.61 | 20.58 | 9,718 | 136.03 | 127.0 |
H10010♦ | 100 | 10.24 | 20.58 | 9,718 | 210.74 | 153.0 |
* H0203 Load Return
Δ H0500 Comes with CRZ14F Coupler
♦ Cylinder is Equipped with Carrying Handle
All Dimensions in Chart are in Inches

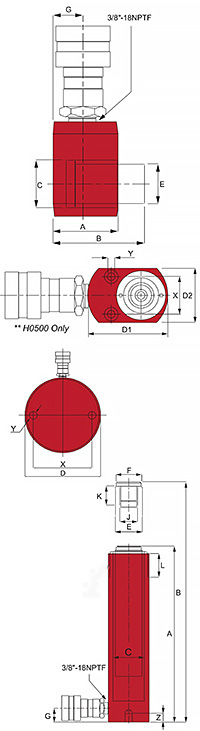

SKU | A | B | C | D | E | F | G | L | J | K | X | Y | Z |
H0203* | 5.39 | 8.46 | 1.00 | 1.31 | 0.87 | 1.00 | 0.46 | 0.54 | – | – | – | – | – |
H0500Δ | 1.63 | 2.26 | 1.18 | – | 0.98 | – | 0.75 | – | – | – | 1.10 | – | – |
H0501 | 4.58 | 5.58 | 1.13 | 1.50 | 1.00 | 0.98 | 0.79 | 1.10 | 3/4″-16UNF | 0.63 | 1.00 | 1/4″-20UNC | 0.55 |
H0503 | 6.65 | 9.72 | 1.13 | 1.50 | 1.00 | 0.98 | 0.79 | 1.10 | 3/4″-16UNF | 0.63 | 1.00 | 1/4″-20UNC | 0.55 |
H0505 | 8.70 | 13.78 | 1.13 | 1.50 | 1.00 | 0.98 | 0.79 | 1.10 | 3/4″-16UNF | 0.63 | 1.00 | 1/4″-20UNC | 0.55 |
H0507 | 10.71 | 17.80 | 1.13 | 1.50 | 1.00 | 0.98 | 0.79 | 1.10 | 3/4″-16UNF | 0.63 | 1.00 | 1/4″-20UNC | 0.55 |
H0509 | 12.75 | 21.75 | 1.12 | 1.50 | 1.00 | 0.98 | 0.79 | 1.10 | 3/4″-16UNF | 0.63 | 1.00 | 1/4″-20UNC | 0.55 |
H1001 | 3.62 | 4.60 | 1.69 | 2.26 | 1.49 | – | 0.77 | 1.18 | – | 0.24 | 1.56 | 5-16″-18UNC | 0.55 |
H1002 | 4.84 | 6.85 | 1.69 | 2.26 | 1.49 | 1.38 | 0.77 | 1.18 | 1″-8UNC | 0.79 | 1.56 | 5-16″-18UNC | 0.55 |
H1004 | 6.85 | 10.87 | 1.69 | 2.26 | 1.49 | 1.38 | 0.77 | 1.18 | 1″-8UNC | 0.79 | 1.56 | 5-16″-18UNC | 0.55 |
H1006 | 9.84 | 15.78 | 1.69 | 2.26 | 1.49 | 1.38 | 0.77 | 1.18 | 1″-8UNC | 0.79 | 1.56 | 5-16″-18UNC | 0.55 |
H1008 | 11.85 | 19.80 | 1.69 | 2.26 | 1.49 | 1.38 | 0.77 | 1.18 | 1″-8UNC | 0.79 | 1.56 | 5-16″-18UNC | 0.55 |
H1010 | 13.86 | 23.82 | 1.69 | 2.26 | 1.49 | 1.38 | 0.77 | 1.18 | 1″-8UNC | 0.79 | 1.56 | 5-16″-18UNC | 0.55 |
H1012 | 15.87 | 27.84 | 1.69 | 2.26 | 1.49 | 1.38 | 0.77 | 1.18 | 1″-8UNC | 0.79 | 1.56 | 5-16″-18UNC | 0.55 |
H1014 | 17.72 | 31.74 | 1.69 | 2.26 | 1.49 | 1.38 | 0.77 | 1.18 | 1″-8UNC | 0.79 | 1.56 | 5-16″-18UNC | 0.55 |
H1501 | 4.88 | 5.86 | 2.00 | 2.75 | 1.63 | 1.50 | 0.77 | 1.18 | 1″-8UNC | 0.98 | 1.88 | 3/8″-16UNC | 0.51 |
H1502 | 5.87 | 7.88 | 2.00 | 2.75 | 1.63 | 1.50 | 0.77 | 1.18 | 1″-8UNC | 0.98 | 1.88 | 3/8″-16UNC | 0.51 |
H1504 | 7.87 | 11.85 | 2.00 | 2.75 | 1.63 | 1.50 | 0.77 | 1.18 | 1″-8UNC | 0.98 | 1.88 | 3/8″-16UNC | 0.51 |
H1506 | 10.63 | 16.61 | 2.00 | 2.75 | 1.63 | 1.50 | 0.98 | 1.18 | 1″-8UNC | 0.98 | 1.88 | 3/8″-16UNC | 0.51 |
H1508 | 12.64 | 20.63 | 2.00 | 2.75 | 1.63 | 1.50 | 0.98 | 1.18 | 1″-8UNC | 0.98 | 1.88 | 3/8″-16UNC | 0.51 |
H1510 | 14.65 | 24.65 | 2.00 | 2.75 | 1.63 | 1.50 | 0.98 | 1.18 | 1″-8UNC | 0.98 | 1.88 | 3/8″-16UNC | 0.51 |
H1512 | 16.65 | 28.66 | 2.00 | 2.75 | 1.63 | 1.50 | 0.98 | 1.18 | 1″-8UNC | 0.98 | 1.88 | 3/8″-16UNC | 0.51 |
H1514 | 18.66 | 32.68 | 2.00 | 2.75 | 1.63 | 1.50 | 0.98 | 1.18 | 1″-8UNC | 0.98 | 1.88 | 3/8″-16UNC | 0.51 |
H2501 | 5.63 | 6.65 | 2.56 | 3.35 | 2.24 | 1.97 | 0.98 | 1.93 | 1-1/2-16 | 1.18 | 2.31 | 1/2″-13UNC | 0.75 |
H2502 | 6.61 | 8.62 | 2.56 | 3.35 | 2.24 | 1.97 | 0.98 | 1.93 | 1-1/2-16 | 1.18 | 2.31 | 1/2″-13UNC | 0.75 |
H2504 | 8.62 | 12.64 | 2.56 | 3.35 | 2.24 | 1.97 | 0.98 | 1.93 | 1-1/2-16 | 1.18 | 2.31 | 1/2″-13UNC | 0.75 |
H2506 | 10.71 | 16.81 | 2.56 | 3.35 | 2.24 | 1.97 | 0.98 | 1.93 | 1-1/2-16 | 1.18 | 2.31 | 1/2″-13UNC | 0.75 |
H2508 | 12.72 | 20.83 | 2.56 | 3.35 | 2.24 | 1.97 | 0.98 | 1.93 | 1-1/2-16 | 1.18 | 2.31 | 1/2″-13UNC | 0.75 |
H2510 | 14.72 | 24.84 | 2.56 | 3.35 | 2.24 | 1.97 | 0.98 | 1.93 | 1-1/2-16 | 1.18 | 2.31 | 1/2″-13UNC | 0.75 |
H2512 | 16.77 | 28.97 | 2.56 | 3.35 | 2.24 | 1.97 | 0.98 | 1.93 | 1-1/2-16 | 1.18 | 2.31 | 1/2″-13UNC | 0.75 |
H2514 | 18.74 | 32.99 | 2.56 | 3.35 | 2.24 | 1.97 | 0.98 | 1.93 | 1-1/2-16 | 1.18 | 2.31 | 1/2″-13UNC | 0.75 |
H3008 | 15.24 | 23.51 | 2.87 | 4.00 | 2.24 | 1.97 | 1.97 | 1.93 | 1-1/2-16 | 1.18 | 2.20 | – | – |
H5502 | 6.93 | 8.94 | 3.74 | 5.00 | 3.15 | 2.76 | 1.22 | 2.17 | – | – | 3.75 | 1/2″-13UNC | 0.75 |
H5504 | 8.94 | 13.00 | 3.74 | 5.00 | 3.15 | 2.76 | 1.22 | 2.17 | – | – | 3.75 | 1/2″-13UNC | 0.75 |
H5506 | 11.14 | 17.40 | 3.74 | 5.00 | 3.15 | 2.76 | 1.22 | 2.17 | – | – | 3.75 | 1/2″-13UNC | 0.75 |
H5510 | 15.16 | 25.41 | 3.74 | 5.00 | 3.15 | 2.76 | 1.22 | 2.17 | – | – | 3.75 | 1/2″-13UNC | 0.75 |
H5513 | 18.15 | 31.42 | 3.74 | 5.00 | 3.15 | 2.76 | 1.22 | 2.17 | – | – | 3.75 | 1/2″-13UNC | 0.75 |
H7506♦ | 11.22 | 18.36 | 4.53 | 5.79 | 3.74 | 2.76 | 1.18 | 1.77 | – | – | – | – | – |
H7513♦ | 19.37 | 32.48 | 4.53 | 5.79 | 3.74 | 2.76 | 1.18 | 1.77 | – | – | 3.94 | 21/32″-10UNC | 0.85 |
H10002A♦ | 8.62 | 10.63 | 5.12 | 6.25 | 4.13 | 2.76 | 1.50 | 2.17 | – | – | – | – | – |
H10006♦ | 14.06 | 20.67 | 5.12 | 6.25 | 4.13 | 2.76 | 1.57 | 1.77 | – | – | 5.50 | 3/4″-10UNC | 1.00 |
H10010♦ | 17.68 | 27.92 | 5.12 | 6.25 | 4.13 | 2.76 | 1.57 | 1.77 | – | – | 5.50 | 3/4″-10UNC | 1.00 |
∗H0203 Load Return
Δ H0500 comes with CRZ14F coupler
♦ Cylinder is Equipped with Carrying Handle
