1018 Series

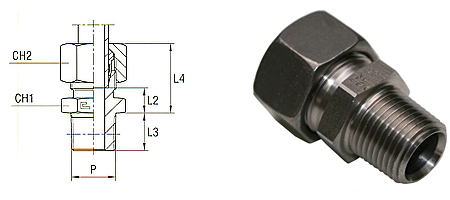

DIN 2353 Metric Compression by Male NPT Pipe Adapter
HnF SKU | TUBE (mm) | P (inch) | L2 (mm) | L3 (mm) | L4 (mm) | CH1 (mm) | CH2 (mm) |
1018-06L-02 | 6 | 1/8 | 7 | 10 | 22 | 12 | 14 |
1018-06L-04 | 6 | 1/4 | 8 | 15 | 22,5 | 14 | 14 |
1018-06S-04 | 6 | 1/4 | 11 | 15 | 26 | 17 | 17 |
1018-08L-02 | 8 | 1/8 | 8 | 10 | 23 | 17 | 17 |
1018-08L-04 | 8 | 1/4 | 8 | 15 | 23 | 17 | 17 |
1018-08L-06 | 8 | 3/8 | 9 | 15 | 24 | 19 | 17 |
1018-08L-08 | 8 | 1/2 | 9,5 | 19,5 | 24,5 | 22 | 17 |
1018-08S-04 | 8 | 1/4 | 13 | 15 | 28 | 17 | 19 |
1018-10L-02 | 10 | 1/8 | 9 | 10 | 24 | 17 | 19 |
1018-10L-04 | 10 | 1/4 | 9 | 15 | 24 | 17 | 19 |
1018-10L-06 | 10 | 3/8 | 10 | 15 | 25 | 19 | 19 |
1018-10L-08 | 10 | 1/2 | 10,5 | 19,5 | 25,5 | 22 | 19 |
1018-10S-06 | 10 | 3/8 | 12,5 | 15 | 28,5 | 19 | 22 |
1018-12L-04 | 12 | 1/4 | 10 | 15 | 24,5 | 19 | 22 |
1018-12L-06 | 12 | 3/8 | 10 | 15 | 24,5 | 19 | 22 |
1018-12L-08 | 12 | 1/2 | 10,5 | 19,5 | 25 | 22 | 22 |
1018-12S-06 | 12 | 3/8 | 14,5 | 15 | 30,5 | 22 | 24 |
1018-12S-08 | 12 | 1/2 | 15 | 19,5 | 31 | 22 | 24 |
1018-14S-06 | 14 | 3/8 | 16 | 15 | 34 | 24 | 27 |
1018-14S-08 | 14 | 1/2 | 16,5 | 19,5 | 34,5 | 24 | 27 |
1018-15L-06 | 15 | 3/8 | 11 | 15 | 26 | 24 | 27 |
1018-15L-08 | 15 | 1/2 | 11,5 | 19,5 | 26,5 | 24 | 27 |
1018-16S-06 | 16 | 3/8 | 15,5 | 15 | 34 | 27 | 30 |
1018-16S-08 | 16 | 1/2 | 16 | 19,5 | 34,5 | 27 | 30 |
1018-18L-08 | 18 | 1/2 | 12 | 19,5 | 28,5 | 27 | 32 |
1018-18L-12 | 18 | 3/4 | 11,5 | 20 | 28 | 32 | 32 |
1018-20S-08 | 20 | 1/2 | 18 | 19,5 | 39,5 | 32 | 36 |
1018-20S-12 | 20 | 3/4 | 17,5 | 20 | 39 | 32 | 36 |
1018-22L-12 | 22 | 3/4 | 13,5 | 20 | 30 | 32 | 36 |
1018-25S-12 | 25 | 3/4 | 20 | 20 | 44 | 41 | 46 |
1018-25S-16 | 25 | 1 | 20 | 25 | 44 | 41 | 46 |
1018-28L-16 | 28 | 1 | 14,5 | 25 | 31 | 41 | 41 |
1018-30S-16 | 30 | 1 | 20,5 | 25 | 47 | 46 | 50 |
1018-30S-20 | 30 | 1 1/4 | 21 | 25,5 | 47,5 | 46 | 50 |
1018-35L-20 | 35 | 1 1/4 | 15 | 25,5 | 36,5 | 46 | 50 |
1018-38S-24 | 38 | 1 1/2 | 23 | 26 | 54 | 55 | 60 |
1018-42L-24 | 42 | 1 1/2 | 16 | 26 | 39 | 55 | 60 |
