Dixon Sanitary Short Weld Ferrule

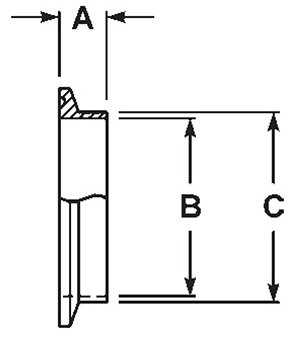

304 Stainless SKU | 316L Stainless SKU | Tube OD (inches) | A (in) | B (in) | C (in) |
14WMP-G50 | 14WMP-R50 | 1/2 | .500 | .370 | .500 |
14WMP-G75 | 14WMP-R75 | 3/4 | .500 | .620 | .750 |
14WMP-G100 | 14WMP-R100 | 1 | .500 | .870 | 1.000 |
14WMP-G150 | 14WMP-R150 | 1 1/2 | .500 | 1.370 | 1.500 |
14WMP-G200 | 14WMP-R200 | 2 | .500 | 1.870 | 2.000 |
14WMP-G250 | 14WMP-R250 | 2 1/2 | .500 | 2.370 | 2.500 |
14WMP-G300 | 14WMP-R300 | 3 | .500 | 2.870 | 3.000 |
14WMP-G400 | 14WMP-R400 | 4 | .625 | 3.834 | 4.000 |
14WMP-G500 | 14WMP-R500 | 5 | .750 | 4.782 | 5.000 |
14WMP-G600 | 14WMP-R600 | 6 | .875 | 5.782 | 6.000 |
14WMP-G800 | 14WMP-R800 | 8 | .875 | 7.782 | 8.000 |
14WMP-G1000 | 14WMP-R1000 | 10 | .875 | 9.760 | 10.000 |
14WMP-G1200 | 14WMP-R1200 | 12 | .875 | 11.760 | 12.000 |
