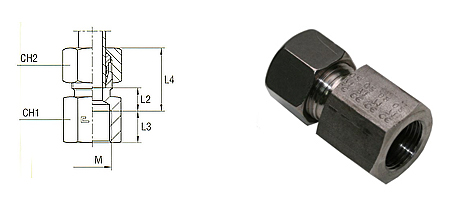

DIN 2353 Metric Compression by Female Metric Port Adapter
| HnF SKU |
TUBE OD (mm) |
M (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
CH1 (mm) |
CH2 (mm) |
| 1008-06L-10 |
6 |
10×1 |
9 |
10 |
23,5 |
14 |
14 |
| 1008-06S-12 |
6 |
12×1,5 |
11,5 |
14,5 |
26,5 |
17 |
17 |
| 1008-08L-12 |
8 |
12×1,5 |
9,5 |
14,5 |
24,5 |
17 |
17 |
| 1008-08S-14 |
8 |
14×1,5 |
11,5 |
14,5 |
26,5 |
19 |
19 |
| 1008-10L-14 |
10 |
14×1,5 |
10,5 |
14,5 |
25,5 |
19 |
19 |
| 1008-10S-16 |
10 |
16×1,5 |
12 |
14,5 |
28 |
22 |
22 |
| 1008-12L-16 |
12 |
16×1,5 |
11,5 |
14,5 |
26 |
22 |
22 |
| 1008-12S-18 |
12 |
18×1,5 |
12 |
14,5 |
28 |
24 |
24 |
| 1008-14S-20 |
14 |
20×1,5 |
15,5 |
16,5 |
33,5 |
27 |
27 |
| 1008-15L-18 |
15 |
18×1,5 |
16,5 |
14,5 |
31,5 |
24 |
27 |
| 1008-16S-22 |
16 |
22×1,5 |
15 |
16,5 |
33,5 |
30 |
30 |
| 1008-18L-22 |
18 |
22×1,5 |
14 |
16,5 |
30,5 |
30 |
32 |
| 1008-20S-27 |
20 |
27×2 |
15,5 |
19 |
37 |
36 |
36 |
| 1008-22L-26 |
22 |
26×1,5 |
16 |
18,5 |
32,5 |
32 |
36 |
| 1008-25S-33 |
25 |
33×2 |
16 |
21 |
40 |
41 |
46 |
| 1008-28L-33 |
28 |
33×2 |
16,5 |
21 |
33 |
41 |
41 |
| 1008-30S-42 |
30 |
42×2 |
19,5 |
23 |
46 |
55 |
50 |
| 1008-35L-42 |
35 |
42×2 |
17,5 |
23 |
39 |
55 |
50 |
| 1008-38S-48 |
38 |
48×2 |
19 |
25 |
50 |
60 |
60 |
| 1008-42L-48 |
42 |
48×2 |
18 |
25 |
41 |
60 |
60 |
